Cisco Nexus 1000v Kurulumu -1

Nexus 1000v kurulumu için gerekli olan üç temel ihtiyacımızı bir önceki makalemizde çok kısa anlatmıştık. Bu gereksinimleri karşıladığımızı varsayarak Vclient yazılımı yardımıyla Vcenter sunucumuza bağlanıyoruz ve kurulum işlemlerine başlıyoruz.

Nexus kurulum dosyası OVF şablonu şeklinde olmasından dolayı öncelikle bu şablonu sanallaştırma ortamımıza aktarmalıyız. Bunun için File – Deploy Ovf menüsünü kullanıyoruz.

nexus-installation (1)



Cisco web adresinden indirmiş olduğumuz “Nexus1000v.5.x.x.x.x.x-pkg.zip” kurulum paketi içerisinde yer alan “n1000v-dk5.x.x.x.x.x.ova” dosyasını seçiyoruz.

nexus-installation (2)

Next seçeneği ile devam ediyoruz.

nexus-installation (3)

Accept butonu yardımıyla lisans koşullarını kabul ediyoruz ve sonrasında Next ile devam ediyoruz.

nexus-installation (4)

VSM için bir isim belirliyoruz ve Next ile devam ediyoruz.

nexus-installation (5)
İlk kurulum olduğu için “Nexus 1000v installer” seçneği ile devam ediyoruz.

nexus-installation (6)

Cisco kurulum için Thick formatlı sanal diskleri tavsiye etmektedir. Fakat Lab ortamı için kurulum gerçekleştiriyorsanız Thin formatını da seçebilirsiniz.

nexus-installation (7)

Daha önceden oluşturmuş olduğumuz Management, Control ve Packet Vlan seçeneklerini burada karşılıklı olarak eşitliyoruz. Lab ortamında çalışıyorsanız tek bir Vlan’da kullanabilirsiniz.

nexus-installation (8)
VSM için gerekli olan bilgileri giriyoruz. Domain ID 1-1023 arasında bir rakam kullanabiliriz. Fakat en iyi yapılandırma tavsiyeleri içerisinde Domain ID olarak 1 kullanılmaması tavsiye edilir. Diğer alanlarda doldurularak devam edilir.

nexus-installation (9)

Yapılandırma özetine kısaca göz atıyoruz ve Next ile ilerliyoruz. Deploy işlemi sonrası VSM’in otomatik başlamasını istiyorsanız “Power on After Deployment” seçeneğini seçebilirsiniz.

nexus-installation (10)

Kurulumun başarılı bir şekilde bittiğini bildiren pencereyi kapatabiliriz.

nexus-installation (11)

VSM deploy işlemi sonrasında çalıştırıldığında Vclient konsolunda bizi aşağıdaki gibi bir ekran karşılayacaktır.

nexus-installation (13)

VSM kurulum işlemi tamamlanmış olsa da,henüz Vcenter VSM’ den habersizdir. Onun için kurulumda belirttiğimiz Management IP adresini internet explorer yardımıyla açıyorum ve Nexus_1000v_extension dosyasını bilgisayarıma indiriyorum.

nexus-installation (14)

İndirme işlemi sonrası Vcenter – Plug ins – Manage Plugins menüsünü açıyoruz ve New Plugin seçeneğini seçiyoruz.

nexus-installation (15)

Browse butonu ile indirmiş olduğumuz xml dosyasını açıyoruz. Sonrasında Register Plugin butonuna basıyoruz. Açılan uyarı mesajlarını güvenle kapatabiliriz.

nexus-installation (16)

nexus-installation (17)

nexus-installation (18)

Bu işlemden sonra Server Virtualization Switch (SVS) ayarlarını yapılandırmalıyız. Bunun için Puty programı ile VSM konsoluna bağlanıyorum. Kurulum sonrası VSM kullanıcı ismi Admin dir.

nexus-installation (19)

Sonrasında aşağıdaki komutlar yardımıyla SVS bağlantısını gerçekleştiriyoruz.

switch(config)# svs connection vCenter
switch(config-svs-conn)# protocol vmware-vim
switch(config-svs-conn)# remote ip address “Vcenter IP adresi” port 80
switch(config-svs-conn)# vmware dvs datacenter-name “DataCenter İsmi”
switch(config-svs-conn)# connect

nexus-installation (20)

Bu işlem sonrasında Vcenter – Networking bölümünden Nexus 1000v switchimize ulaşabiliriz.

nexus-installation (21)

VSM kurulumu tamamlandığına göre VEM kurulumuna geçebiliriz. VEM kurulumu için Vcenter Update Manager kullanılabilir. Fakat o yöntem gereksiz uzun olduğundan dolayı ben komut satırı yardımıyla kurulumdan yanayım. Öncelikle VEM kurulum dosyasını indiriyoruz.

nexus-installation (22)

İndirmiş olduğumuz dosyayı WinScp programı yardımıyla ESX sunucumuzun tmp klasörüne kopyalıyoruz.

nexus-installation (23)

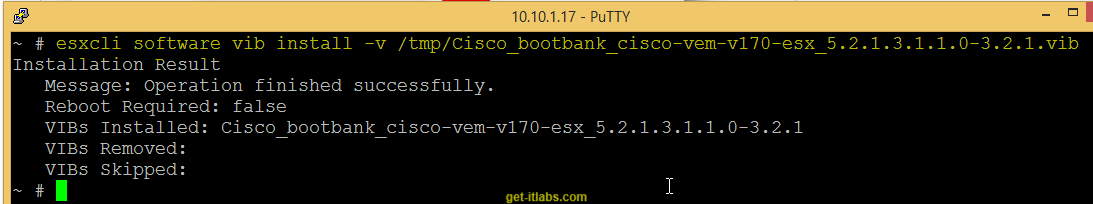

Sonrasında Puty programı yardımıyla ESX sunucumuza bağlanıyoruz ve aşağıdaki komutu yazarak kurulumu başlatıyoruz.

esxcli software vib install -v /tmp/Cisco_bootbank_cisco-vem-v170-esx_5.2.1.3.1.1.0-3.2.1.vib

nexus-installation (24)

Kurulum işlemi bitti ve Cisco Nexus 1000v kullanım için hazırdır. Cisco Nexus 1000v Kurulumu -2 adlı makalemizde Port profilleri tanımlayacağız ve Vmware Standart switch üzerinde olan trafiğimizi kontrollü bir biçimde Cisco Nexus 1000 ve ortamımıza aktaracağız.

Faydalı olması dileğimle….

Ersin CAN
