System Center Configuration Manager 2012 R2 Image And Capture

Bu makalemizde SCCMin en guzel ve onemli ozelligi olan OS Deployment asamasi icin on hazirliklardan birisi olan Capture ve Image islemlerini ele alacagiz.

Capture islemi nedir: Butun system yoneticilerinin bulastigi Acronis veya Ghost gibi third part yazilimlar ile Imajini almak dedigimiz islemin Microsoft tarafinda SCCM Capture olarak adlandirmis halidir fakat tabiki Acronisin vb. Urunlerden olan ustunluklerini ve  yeteneklerini yavas yavas  ele alacagiz.

Ise sekilcilikten baslayacak olursak, OS deployment asamasinda arkaplanda hangi resim gorunecegini belirliyoruz.

ImageAndCapture1



OS deployment asamasinda PXE den boot ederken bilgisayarin bir boot.wim dosyasina ihtiyaci olacaktir. Dosya yolunun bulundugu Microsoft Configuration Manager klasoru ayni zamanda paylasima acilmalidir.



ImageAndCapture2

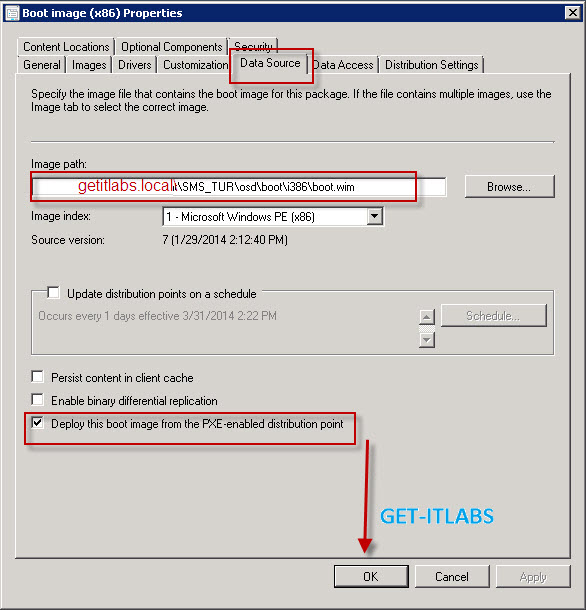

“Deploy this boot image from the PXE-enabled distribution point” aktif ediyoruz, makina acilis esnasinda PXE uzerinden boot olacaktir ve yaptigimiz ayar sayesinde boot.wim dosyasini otomatik okuyacaktir.

ImageAndCapture3

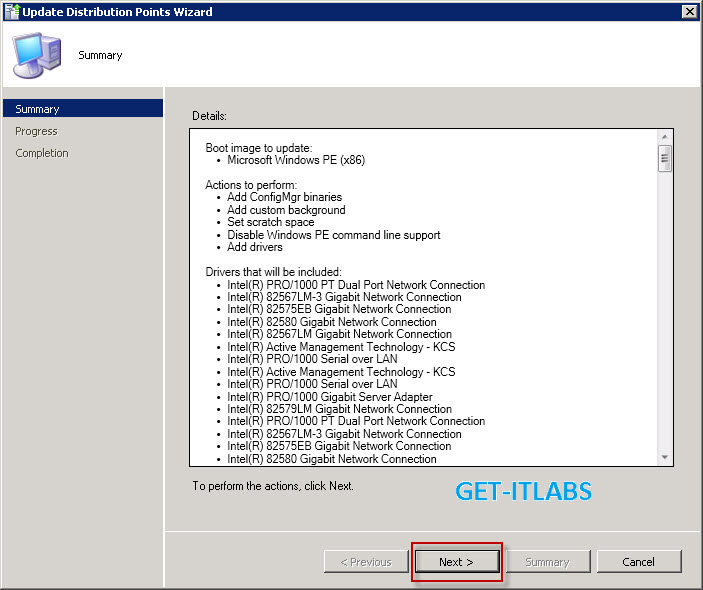

Hatirlarsaniz Driver Package olusturma makalemde import islemi sirasinda boot image checkbox ini isaretlememistim sebebi ise gordugunuz gibi Boot Imageimiza sag tikliyoruz ve Update Distribution diyerek mevcut butun Packagelerim Boot Imagina gomulmesini sagliyoruz.

ImageAndCapture4

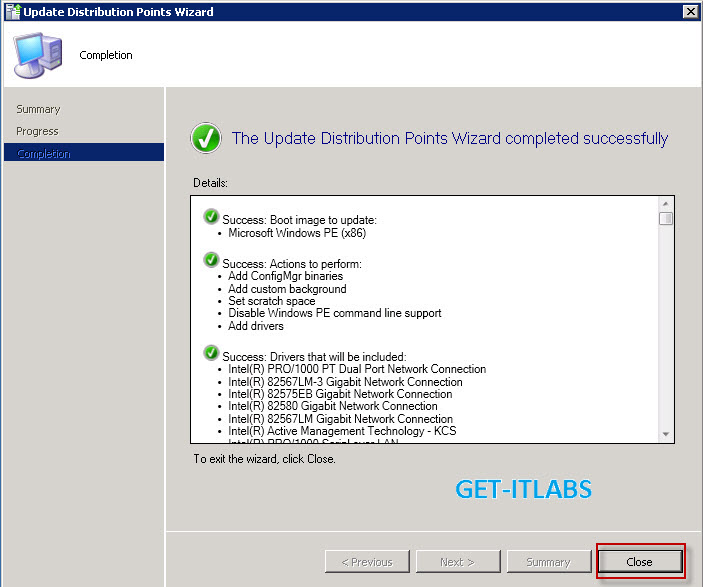

Basarili bir sekilde tamamlandigini goruyoruz.

ImageAndCapture5

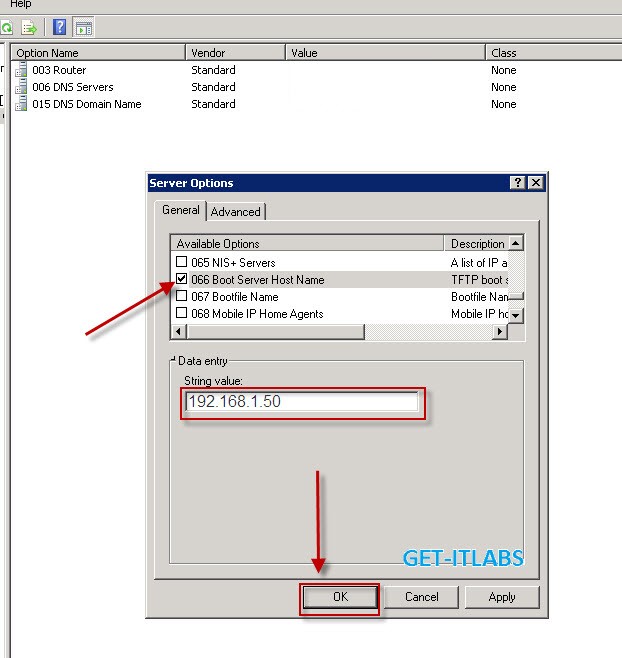

** DHCP uzerinden Boot Server Host Name Ip adresi olarak Distribution Point yani SCCM sunucumuzu veriyoruzki, PXE boot esnasinda DHCP den kendisine gecici sureligine ip almasi gerekiyor ve bu ip ayarlarindan bir taneside olusturulacak olan wim dosyasinin nereden cekicegini belirten Boot Server Host Name 066 dir.



ImageAndCapture6

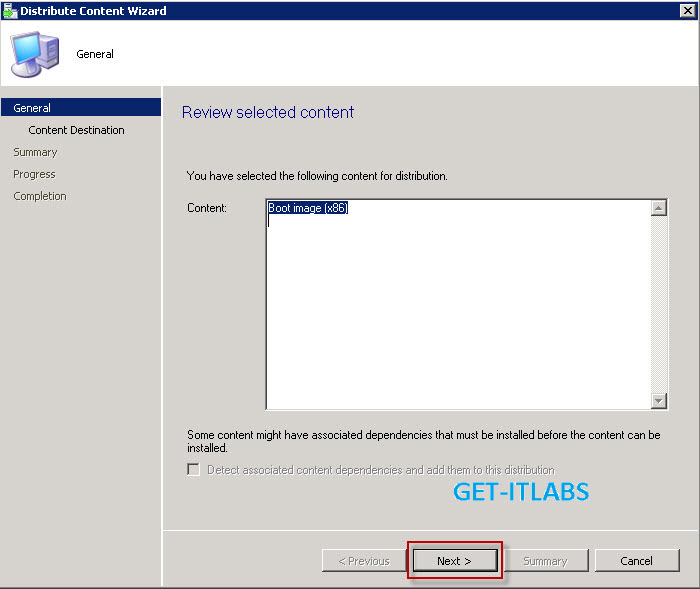

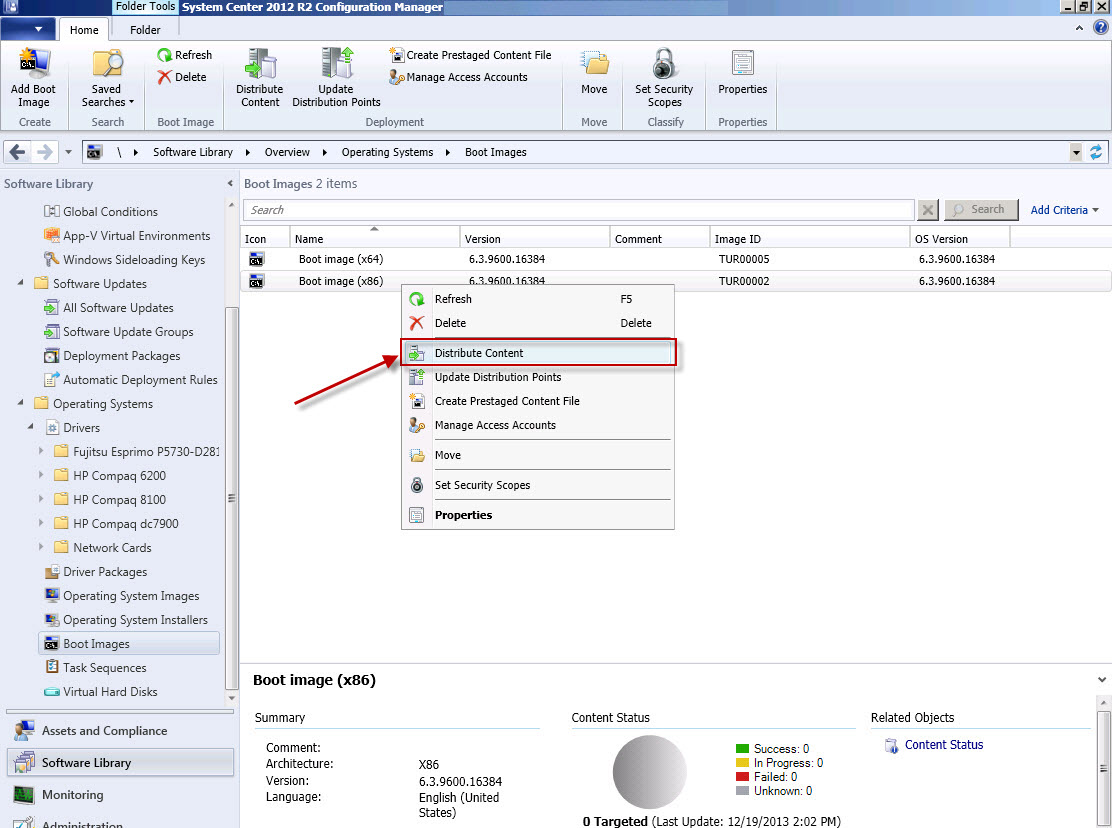

On hazirliklarimiz bitmedi Boot image imizda bir takim degisiklikler yaptik ve bu degisikliklerin yani contentlerin Distributionimiz olan SCCM servera bildirmemiz gerekmektedir.



ImageAndCapture7



ImageAndCapture8



Add butonuna tiklayip islemimizi yapiyoruz. Eger Add butonuna tikladigimizda karsimiza distribution point SCCM cikmiyor ise bu o islemin daha once yapildigi anlamina gelmektedir.

ImageAndCapture9



ImageAndCapture10

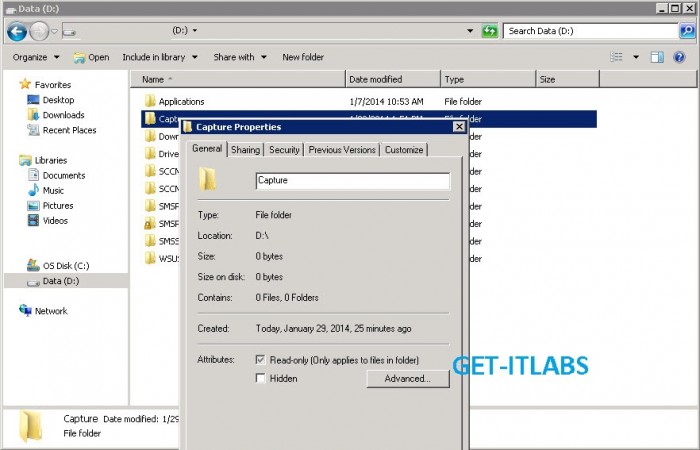

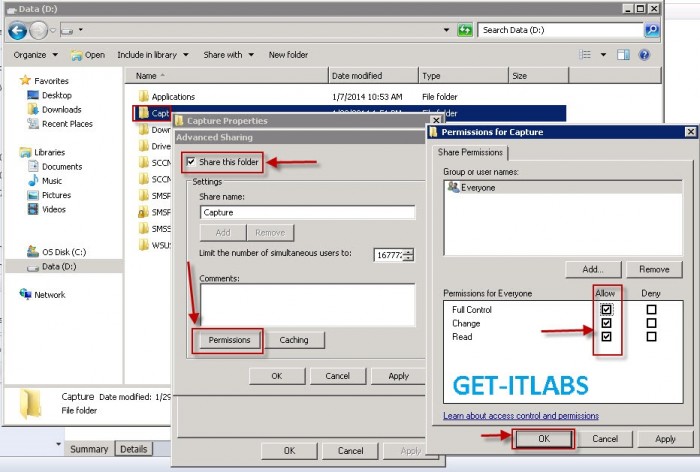

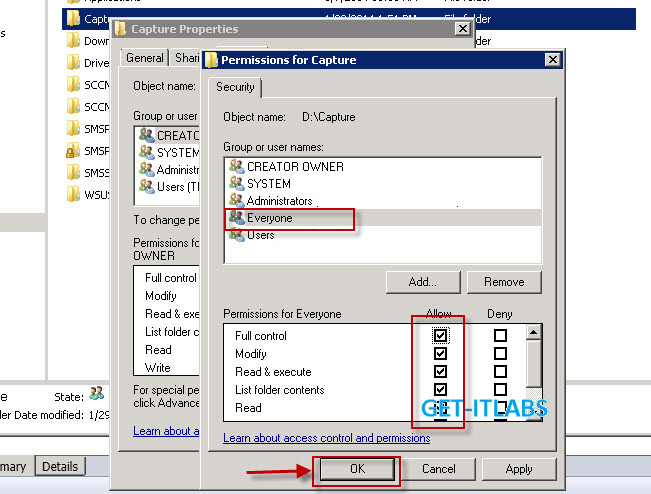

Capture islemini yapacagimiz Clientin image dosyasi buradaki klasore atilacaktir ve bu klasor uzerinde bir takim permission ayarlamalari yapacagiz.

ImageAndCapture12

ImageAndCapture13

ImageAndCapture14

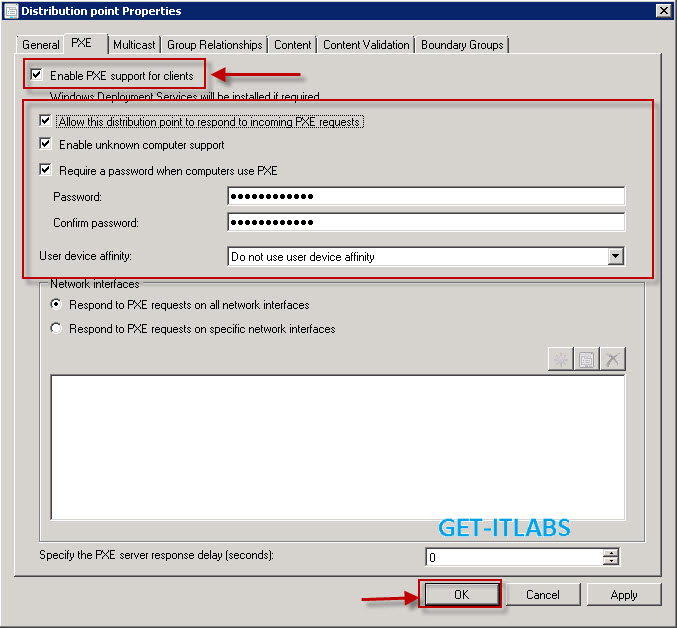

Distribution Point uzerinde PXE yani Clientlarimizin Ag uzerinden OS deployment gerceklestirebilecegi ayari aktif hale getiriyoruz.

ImageAndCapture15

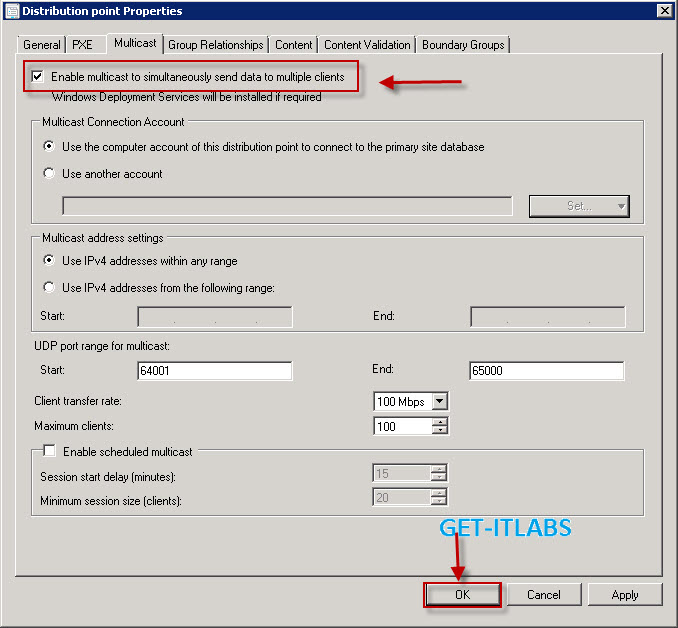

PXE ile boot edilen clientin elde edilen Capture islemini nereden almasi gerektigini ve Multicast Connection ayarlarini aktif ediyoruz.

ImageAndCapture16

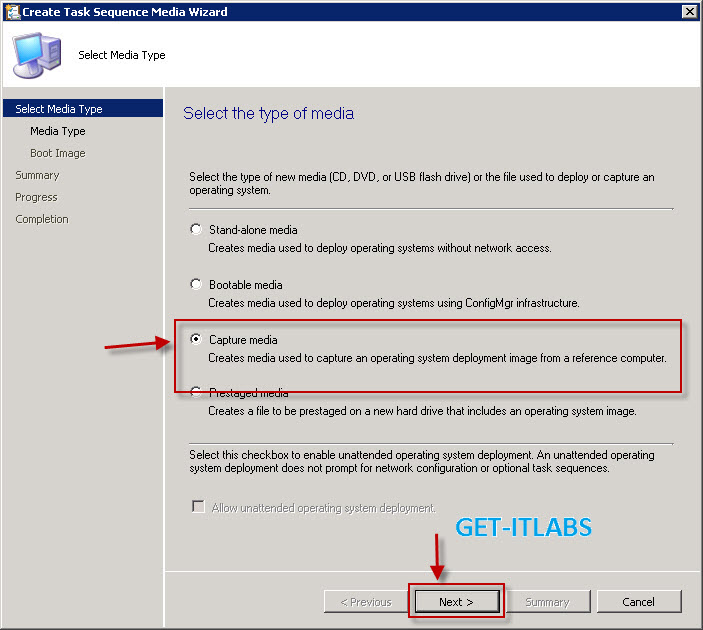

On hazirliklarimiz tamamladikdan sonra simdi artik Capture yapma islemine gecebiliriz.. Create Task Squence Media diyoruz..

ImageAndCapture17

Stand-alone media, sistemimizde bir makina var ve hicbir sekilde aga dahil degil fakat biz bu makinanin background resim local security policy, registry gibi tum yerel ayarlarinin sisteme uygun olmasini istiyoruz, bu durumda kullanmamiz gereken Capture Media tipidir.

Bootable Media, uzak bir lokasyonda clientlarimiz var arada network baglantisi var fakat hizimiz cok dusuk, OS deployment islemi agi yoracak saatlerimizi alacak bizi terletecek, tam bu esnada yapimiza uygun bir makinanin Captureini alip CD, USB stick, tasinabilir harddisk istedigimiz media icerisine atip ilgili dosyada boot etmemiz yeterli olacaktir.

Capture Media, system icerisinde uzaktan veya PXE boot araciligiyla istedigimiz ayarlarda OS deployment gerceklestirmesi icin bu ayar kullanilir.

Prestaged media, Image icin gerekli olan tum dosyalari barindiran mediadir sifir windows olarak dusunebiliriz.

ImageAndCapture18

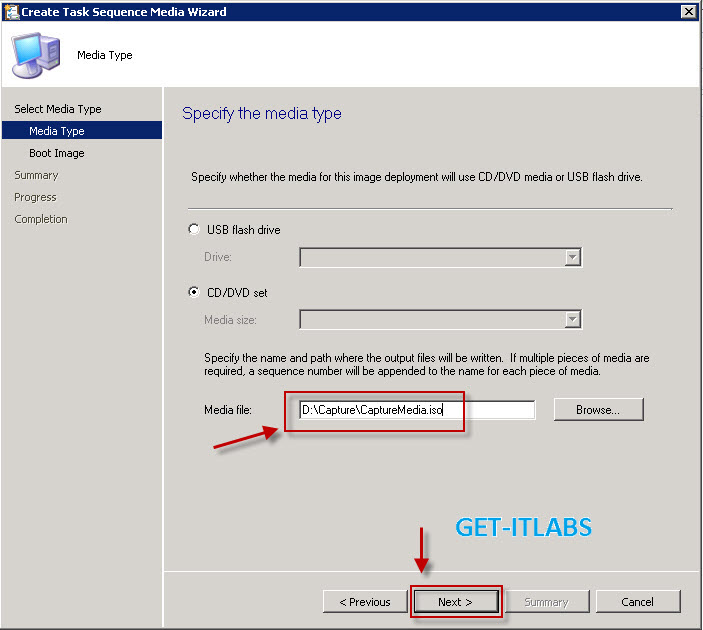

Capture edecegimiz media nin onceden hazirlamis oldugumuz Capture klasorunun icerisine yolu gosteriyoruz.

ImageAndCapture19

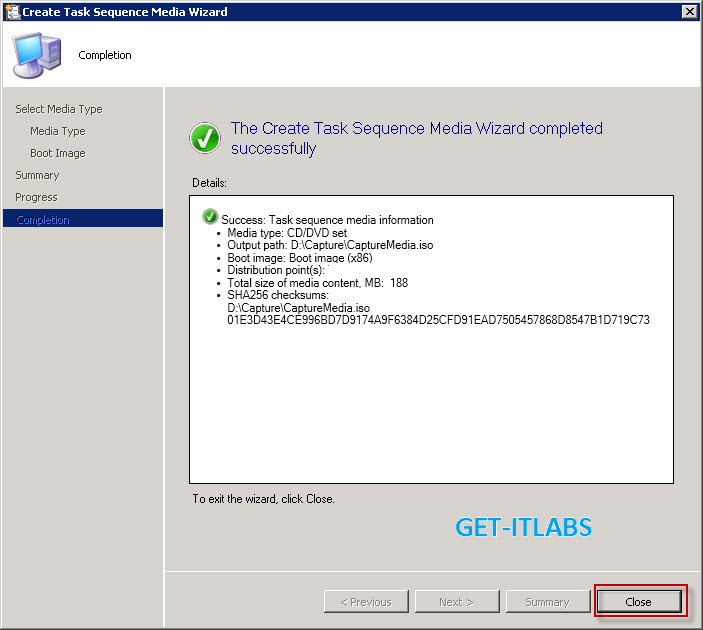

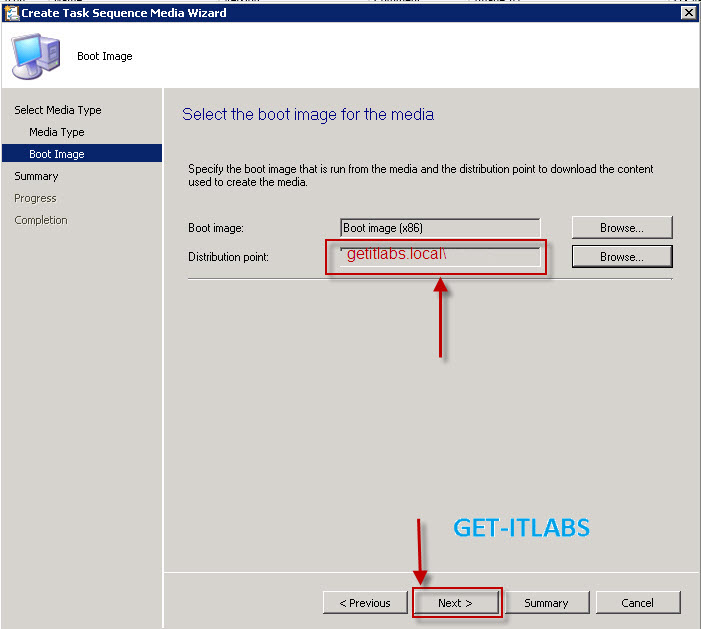

Capture edilecek media nin OS deployment esnasinda boot image olarak hangi noktadan cekmesi gerektigini belirtiyoruz.



ImageAndCapture20





ImageAndCapture22



Bu asamada yapicagimiz islem icin hazirlamis oldugumuz sifir domaine alinmamis, administrator haricinde tum kullanicilari silinmis, bir makina gerekmektedir.

Ilgili makinayi tamamen wim dosyasi yapabilecek haldeyken, GETITLABS\D\Capture\CaptureMedia.iso dosyasini bir cd veya tasinabilir bellege atariz ve bilgisayara tanittikdan sonra  asagidaki islemleri takip ederiz.

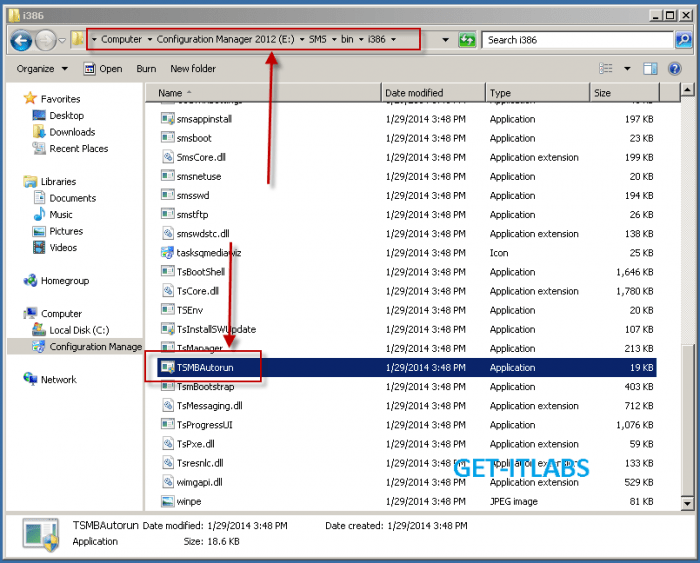

Ilgili yoldan TSMBAutorun cift tikliyoruz.



ImageAndCapture23

Image Capture hazirlama sihirbazi karsimizda

ImageAndCapture24

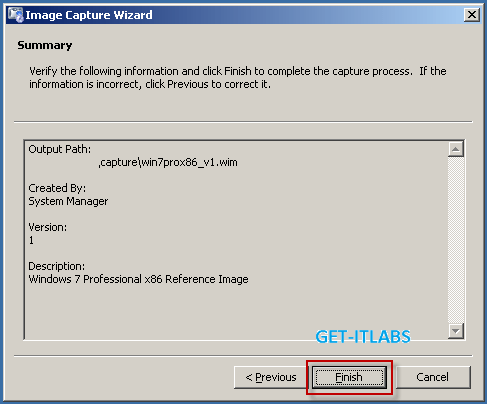

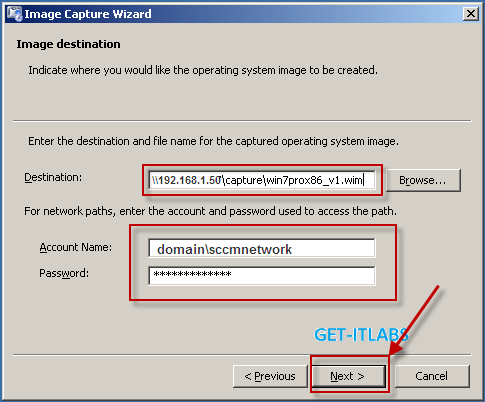

Capture edilecek wim dosyasi ismini belirterek, olusturmasi gereken yolu belirliyoruz, bu yol icin kullanacagi ve klasorede yetkisini vermis oldugumuz sccmnetwork service account ini kullanacagiz.



ImageAndCapture25

ImageAndCapture26

ImageAndCapture27

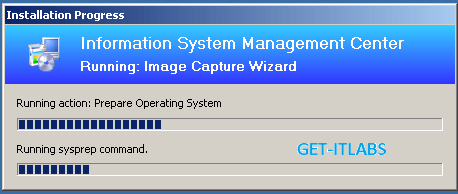

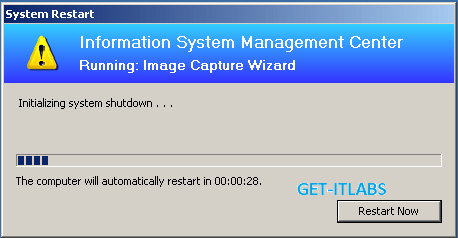

Capture islemini gerceklestirirken sysprep islemi yapilmaktadir.



ImageAndCapture28

ImageAndCapture29

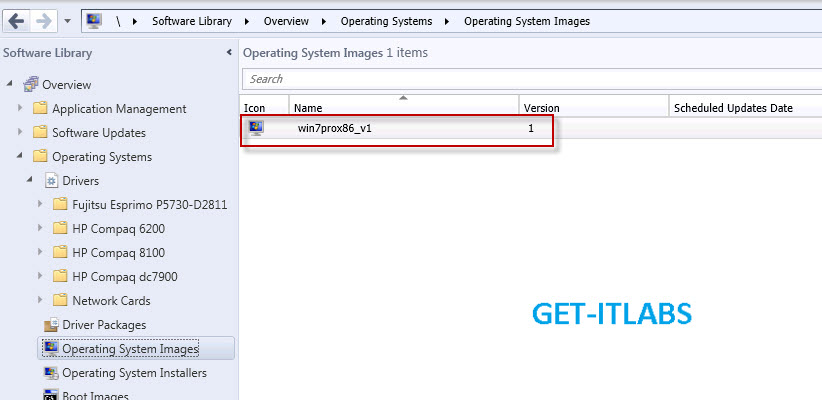

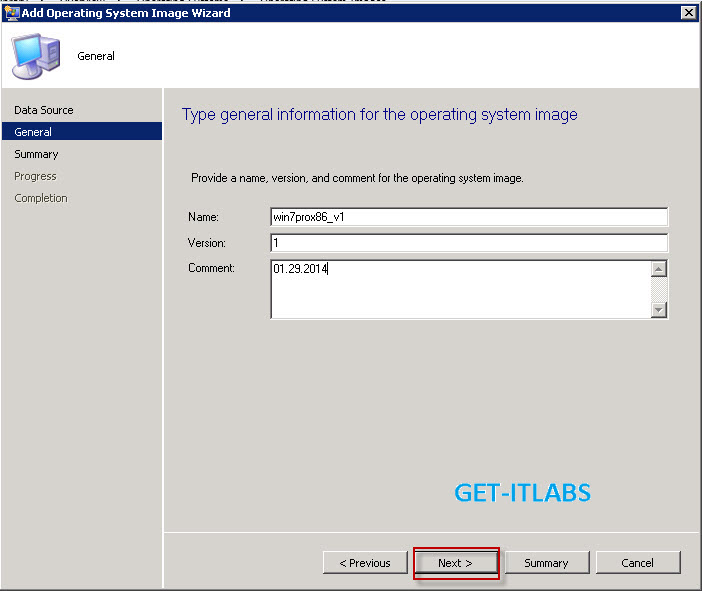

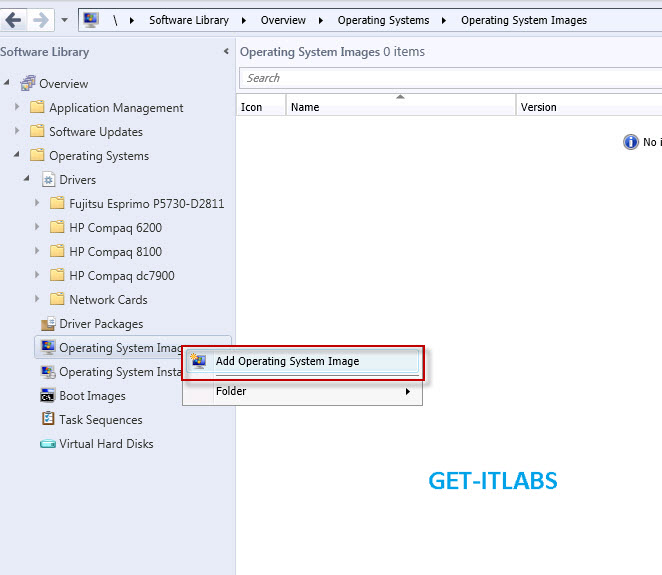

Wim dosyamizi yani hali hazirda sistemimiz icin taslak olarak imajini aldigimiz dosyamizi SCCM sunucumuza bu senin baz alacagin isletim sistemi imajidir anlaminda belirtmemiz gerekmektedir.

ImageAndCapture30Bu network pathi ve wim dosyasi ismini yok yakin bir process den hatirliyorsunuzdur.

ImageAndCapture31



ImageAndCapture32



ImageAndCapture33



ImageAndCapture34

ImageAndCapture35

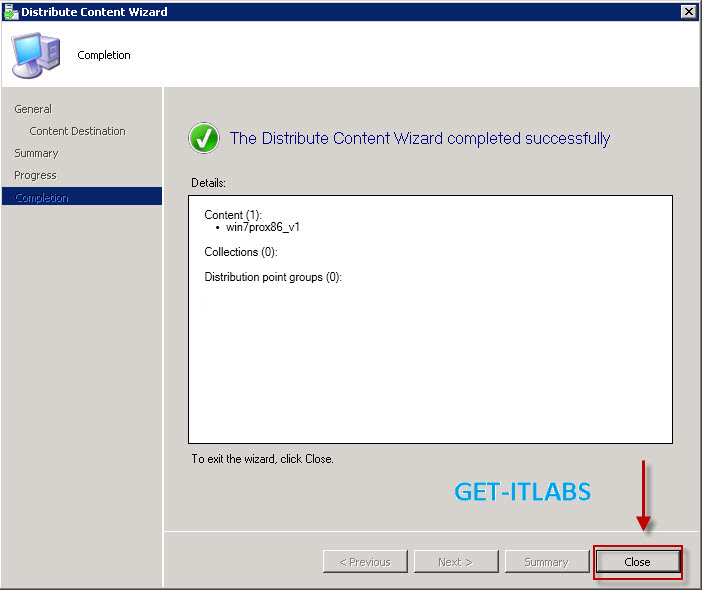

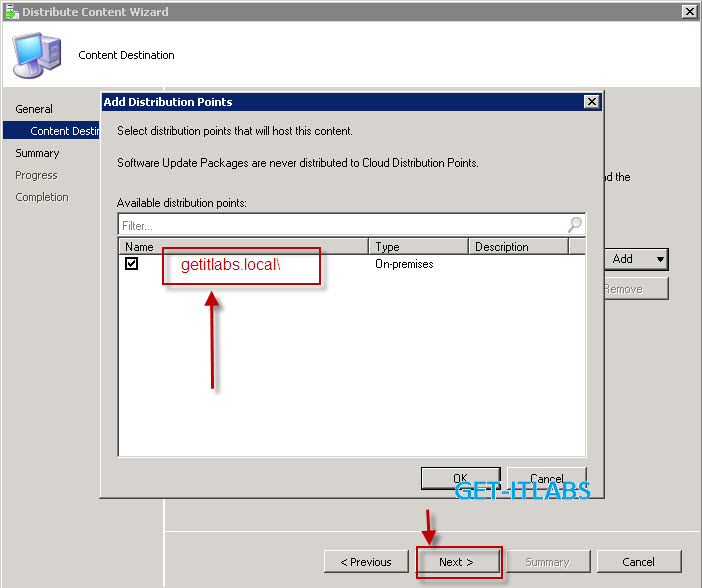

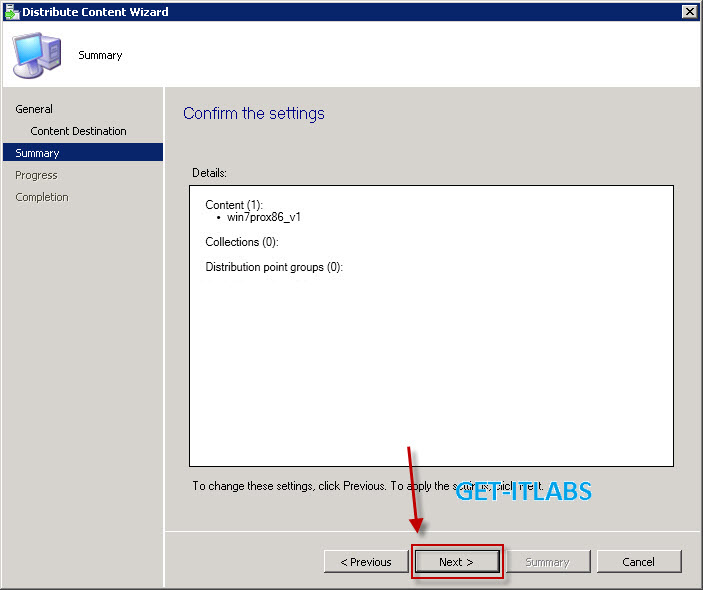

SCCM sunucumuza yeni dahil ettigimiz cogu islemde oldugu gibi bu islemdede Distribute Content islemini gerceklestiriyoruz.

ImageAndCapture36



ImageAndCapture38



ImageAndCapture40

ImageAndCapture41

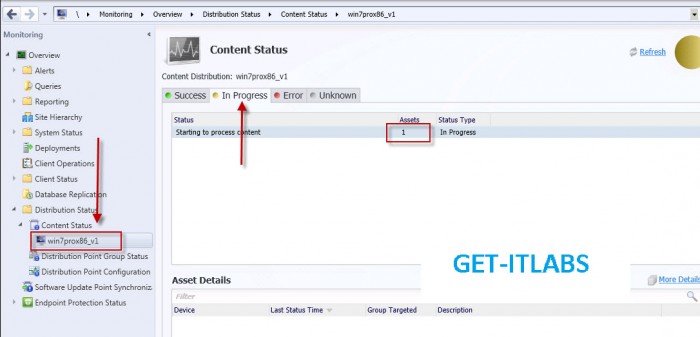

Islemin takibi icin Content Statusu inceleyebilirsiniz. Biraz zaman alacak bir islemdir.

ImageAndCapture42



Bir makalemizin daha sonuna geldik umarim faydali olmustur Task Squance islemini kendisiyle devam edecegiz.



Saygilarimla..



Erdem AYYILDIZ
