CCNA-Cihazlar Arasında Kullanılan KabloTipleri, LAB-1.2

   2 Mart 2014   579 kere okundu.      Cisco - Ipucu - Networking

Günümüzde hangi cihazı ne tür kablo ile bağlandığımızın bir önemi kalmadı, ancak özellikle Cisco sınavlarında hala TCP/IP katmanlarına göre aynı katmanda bulunan cihazların cross (çapraz), farklı katmanda bulunan cihazların straight(düz) kablo ile bağlanması hususunu aramakatadır. Burada bahsi geçen kablo tipleri UTP (Unshilded Twisted Pair) yani bakır kablodur. Fiber Optik ya da coaxial kablolar için düz çapraz ayrımı bulunmamaktadır.

Şimdi düz ve çapraz kabloların nasıl olması gerektiğine bakalım ve hangi cihazlar ne tür kablo ile birbirine bağlanmalıdır, tablo üzerinde inceleyelim.

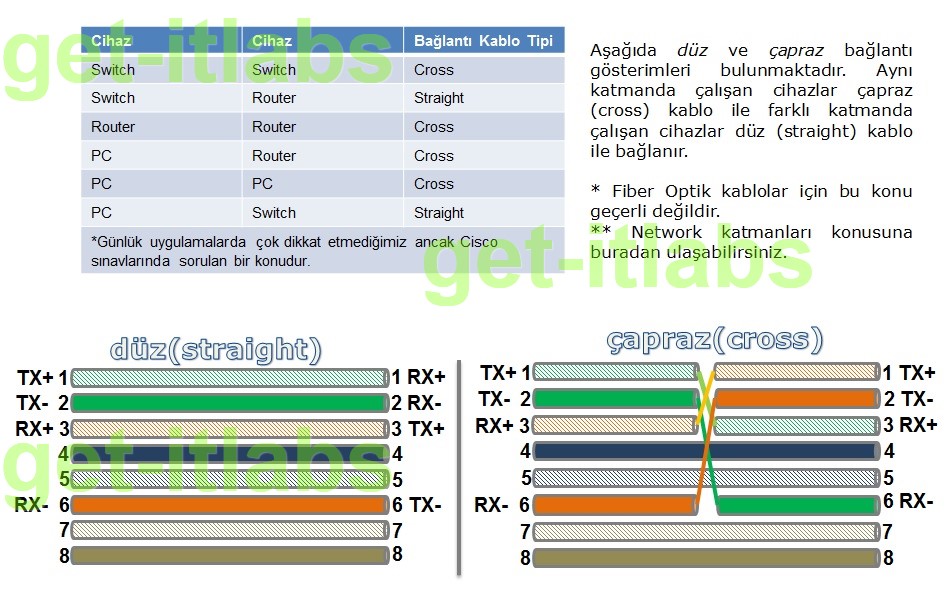

Cisco-Cross_Straight_Cables

Düz(Straight UTP Cable) kablo dizilimi:

* yeşilbeyaz-yeşil-turuncubeyaz-mavi-mavibeyaz-turuncu-kahverengibeyaz-kahverengi

Çapraz(Cross UTP Cable) kablo dizilimi:

* turuncubeyaz-turuncu-yeşilbeyaz-mavi-mavibeyaz-yeşil-kahverengibeyaz-kahverengi.

Katmanlara(layers) göre cihazların ayrımı:

Aynı katmanda bulunan cihazlar kendi katmanındaki bir cihaza bağlanacaksa cross (çapraz) farklı katmandaki bir cihaza bağlanacaksa straight (düz) kablo kullanılır. Yukarıdaki tabloda da açıklanan bu konuyu şimdi detaylandıralım:

Layer-1 cihaz zaten kablonun kendisi olarak değerlendirilebilir.

Layer-2 switch, hub, bridge bu kategoride değerlendirilir.

Layer-3 PC, router, MLS (Multi Layer Switch), firewall.

Emre Çağlar HOŞGÖR
